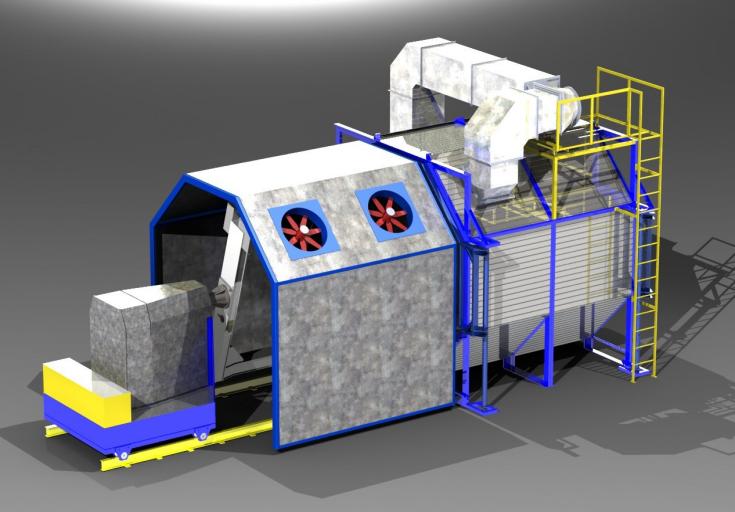

MAQUINAS DE ROTOMOLDEO GBM-SHUTTLE

Características principales

Conjunto horno de cocción y generador de aire caliente.

  • Horno modular realizado en chapa galvanizada en caliente tipo sándwich con aislamiento de 120 mm de fibra mineral libre de agentes contaminantes que proporciona un elevado aislamiento y así evitar la pérdida de calor y por tanto eficiencia.
  • Puertas automáticas de apertura realizadas en el mismo material que las paredes del horno.
  • Estructura reforzada realizada en acero al carbono con pintura resistente a altas temperaturas.
  • Circuito cerrado de aire caliente mediante conductos aislados y ventilador de alta temperatura que mejora el reparto de calor por toda la superficie del molde.
  • Equipado con quemador a gas modulante con rampa de gas.
  • Chimenea de extracción de humos realizada en acero inoxidable aislado.

Cámara de enfriamiento.

  • Realizada modularmente en chapa lacada resistente a la corrosión.
  • Dispone de dos ventiladores equipados con boquillas pulverizadoras de agua para acelerar el enfriamiento de las piezas y repartir el aire alrededor de las mismas de forma eficiente.
  • Motorización propia con deslizamiento sobre guías.

Carro porta brazos:

  • Brazo tipo escuadra para un mayor aprovechamiento de la cámara de cocción y así facilitar la realización de depósitos de mayor volumen.
  • Disponibilidad de ejecución de brazo recto con parrilla de sujeción de moldes.
  • Realización en acero al carbono mecanizado para disminuir posibles holguras en el movimiento rotacional.
  • Capaz de soportar elevados pesos del conjunto molde-pieza.
  • Equipado con dos motoreductores con variadores de velocidad que le confieren un amplio abanico de relaciones de rotación angulares entre los ejes de giro.
  • Sistema de transmisión mediante engranajes cónicos y cadenas reforzadas que posibilitan un giro continuo y suave.
  • Sistema de contrapesos para un perfecto equilibrado del conjunto brazo-molde que evita una disminución de la eficiencia de rotación y así lograr una mayor uniformidad en el espesor de la pieza.
  • Equipado con la posibilidad de colocar un contrapunto para moldes de grandes dimensiones y así evitar tensiones elevadas en la zona de unión del molde con el brazo.
  • Posibilidad de incorporación de sistema de inyección de aire en el interior del molde
  • Acabado con pintura resistente a las altas temperaturas.

Sistema de control y gestión

  • Consola interface hombre-máquina equipada con sistema de control basado en PC y tarjeta de control PLC.
  • variadores de velocidad comunicados con el control para ajustar las velocidades de forma precisa.
  • Equipado con sistema de asistencia remota para conexión con nuestras instalaciones.
  • Monitorización de parámetros instantáneos del proceso (temperatura media de horno, velocidades de giro de todos los motores y tiempos de proceso.
  • Sistema de control de proceso automático con entrada de carro, cocción, salida de carro y enfriamiento sin necesidad de operario.

Opciones:

  • Posibilidad de incorporar un segundo brazo con una segunda cámara de enfriamiento.

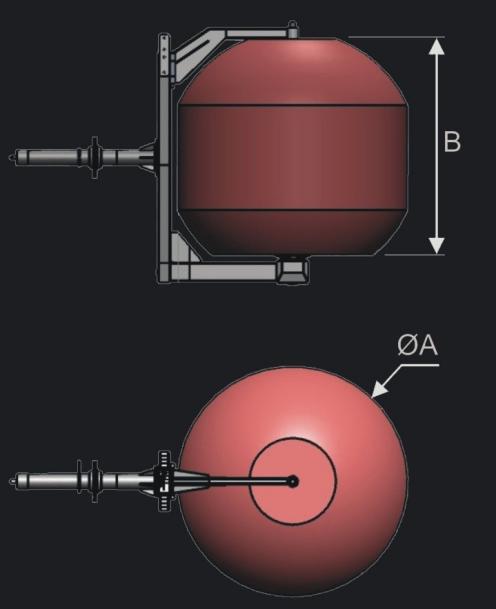

Modelos disponibles:

ModeloØA (mm)B (mm)
GBM-SHUTTLE 200021002000
GBM-SHUTTLE 300033002850
GBM-SHUTTLE 400045004000
